矿物原料烘干机
煤泥烘干机

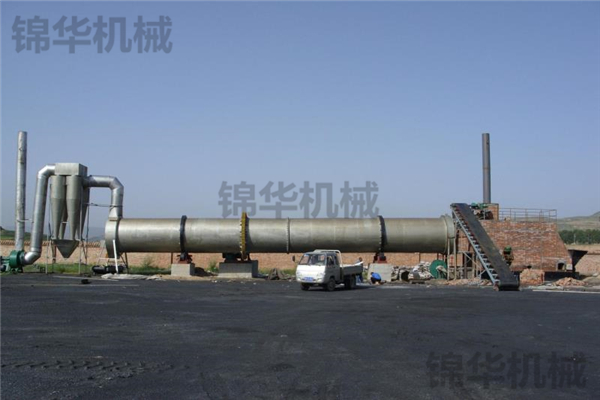

煤泥烘干机

煤泥烘干机的产品介绍         煤泥泛指煤粉含水形成的半固体物,是煤炭生产过程中的一种产品,根据品种的不同和形成机理的不同,其性质差别非常大,可利用性也...

产品概述

煤泥烘干机的产品介绍

        煤泥泛指煤粉含水形成的半固体物,是煤炭生产过程中的一种产品,根据品种的不同和形成机理的不同,其性质差别非常大,可利用性也有较大差别,大致有如下几种类型:1)炼焦煤选煤厂的浮选尾煤这类煤泥在国外,一般是一种废弃物,其性质与洗选矸石或中煤类似 2)煤水混合物产出的煤泥如洗煤厂的洗选煤泥、煤炭水力输送后产出的煤泥,这种煤泥有的比原煤质量都好,数量少时常常掺到成品煤中。数量多了,掺掉的只是少数,可能有大量的煤泥产出,除要妥善处理外,还会对煤矿的经济效益产生不良影响;3)矿井排水夹带的煤泥、矸石山浇水冲刷下来的煤泥 这些煤泥收集起来都属于煤矿的脏杂煤泥,其特点是数量不多,质量不稳定,但一般都比浮选尾煤质量好。

  煤泥烘干机根据工作原理属于转筒式或者叫回转式滚筒烘干机设备,是矿山设备厂家生产的一种非常成熟的烘干干燥设备,适于烘干煤矿工业的煤泥、污泥、金属和非金属矿的磁、重、浮精矿及水泥工业的粘土等多个行业。它的特点是生产率高,操作方便。筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板,煤泥烘干机筒体体内根据用户需求不同,内部可以设计配备使用耐火材料隔温,在进料端为防止倒料设有门圈及螺旋抄板。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。另外我公司的部门经过多年的不懈努力,可将锅炉尾气做为煤泥烘干机的供热热源,成功推出利用锅炉废气烘干机。使供热无投资,用热无成本,真正节能干燥,真正节能。锦华煤泥烘干机咨询热线:18837102632

煤泥烘干机的结构组成

  煤泥烘干机系统主要有热源系统(热风炉、煤气发生炉、沸腾炉)、进料系统、输送系统、烘干系统、除尘系统、引风设备、电器控制系统组成。



煤泥烘干机的产品应用

        煤泥烘干机是在滚筒烘干机的基础上开发研制而成的新型烘干设备,可广泛应用于:

  1、煤炭行业煤泥、原煤、浮选精煤、混合精煤等物料的干燥;

  2、建筑行业高炉矿渣、粘土、石灰石、沙子、石英石等物料的干燥;

  3、选矿行业各种金属精矿、废渣、尾矿等物料的干燥;

  4、化工行业非热敏性物料的干燥。



煤泥烘干机的生产工艺

  煤泥烘干机采用低温四级烘干工艺,在保证被烘干煤泥质量不变的情况下,一级干燥区利用顺流高温烘干,在高湿度状态下,经过入口温度43℃,瞬间和煤泥进行热传质交换,除去大部分水份,确保了煤泥的热值不发生变化,且不易着火,二级烘干区是用逆流烘干,室温300℃,为高产除水区,在烘干过程中,保证了煤泥外表不发生焦化:三级干燥区为正常烘干区,室内温度120 ℃ -210 ℃ ,是利用滚筒内的破碎装置,反复撕扯、撞击、撒落,顺流烘干;四级烘干是靠引风作用下呈负压的高温热气流排除水份,为高排气区,室温60 ℃ -80 ℃ 。通过以上流程,使煤泥在烘干前与烧干后热值一致,水份干燥在9%以内,真正起到节能降耗之功效。

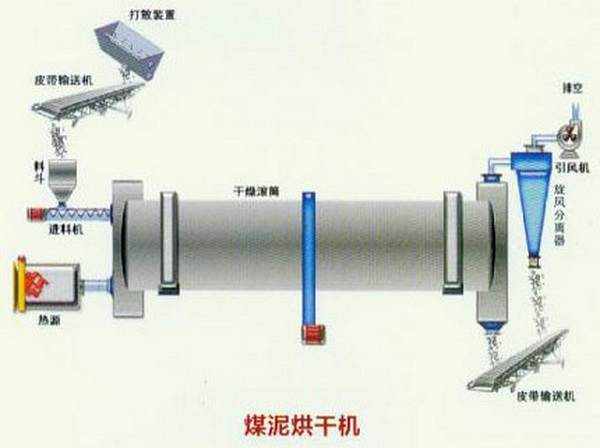

煤泥烘干机工作原理图



煤泥烘干机的工作原理

  煤泥本身具有高湿、高粘结性,在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备,经过快速打散的块状煤泥进入呈负压的干燥机后分以下四个工作区:一是导料区,湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分,煤泥在大导角的抄板抄动下,形不成粘结便被导入下一个工作区; 二是清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的煤泥,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;三是倾斜扬料板区,此区是低温干燥区,煤泥在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入之后的出料区;四是出料区,干燥主机滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。



煤泥烘干机的技术参数

规格(m)

处理能力(t/h)

功率(KW)

减速机型号

入料水分(%)

燃料煤热值

出料水分(%)

WSH¢1.2×12

3-5

5.5

JZQ350

25±5

≥5500

12±3

WSH¢1.5×14

6-8

7.5

JZQ350

25±5

≥5500

12±3

WSH1.8×16

8-12

18.5

JZQ500

25±5

≥5500

12±3

WSH¢2.0×18

10-15

22

JZQ500

25±5

≥5500

12±3

WSH¢2.2×18

15-20

30

JZQ650

25±5

≥5500

12±3

WSH¢2.4×18

20-25

37

JZQ650

25±5

≥5500

12±3

WSH¢2.6×18

25-30

45

JZQ650

25±5

≥5500

12±3

WSH¢2.8×20

30-35

55

JZQ750

25±5

≥5500

12±3

WSH¢3.0×22

35-40

75

JZQ850

25±5

≥5500

12±3

WSH¢3.2×25

45-50

95

JZQ850

25±5

≥5500

12±3



煤泥烘干机的现场视频



        巩义市锦华机械制造有限公司奉行:“信誉为主,用户至上”的原则,并一贯遵循对每一道工序负责,对每一台产品负责,对每一位用户负责的质量方针,竭诚为用户服务,既要把生产设备的技术关,质量关,还要根据用户的具体需要,对设备进行合理的技术改造,以达到不同用户的要求,满足用户不同环境条件下的理想使用效果。

        为保证设备始终运行在理想状态,使客户用得放心、满意,我公司提供的配件及训练有素的维修人员,为客户提供迅速及时和优良的维保及紧急维护售后服务。具体售后服务内容如下:

(1)免费指派专门的售后服务人员,到达现场指导客户安装调试。

(2)现场培训操作人员。

(3)我公司拥有自己的易损件制造厂,配合工厂保证及时供应原厂备件。

(4)保修期内所有因质量或非自然磨损而导致的零件更换由我方负责免费更换。

(5)保修期内所有包括自然磨损及质量问题导致的修理免工时费。

售前:当好客户的参谋和助手,让用户的每一份投资都获得丰厚的回报。

(1)设备型号的选择。

(2)根据客户的特殊要求,设计制造产品。

(3)为客户培训技术人员。

(4)公司免费派工程技术人员到用户现场为用户规划场地、设计合适流程和方案。

售中:尊重客户;给客户一个放心,一份轻松,一份惊喜;致力于提高客户的整体价值。

(1)产品的验收。

(2)协助客户拟订施工方案。

售后:

(1)免费指派专门的售后服务人员,到达现场指导客户安装调试。

(2)设备安装调试。

(3)现场培训操作人员。

(4)成套设备安装完毕后,留下1-2名专职技术人员免费协助客户现场生产1个月,直到用户满意为止。

锦华烘干机咨询热线:18837102632
